Filamentwikkelmachine voor FRP/GRP -pijp en tank

Filamentwikkelmachine voor FRP/GRP -pijp en tank

$8000-30000 /set

betaling Type:	L/C,Western Union,D/P,D/A,T/T,MoneyGram,PAYPAL CASH
Incoterm:	CIF,FOB,EXW
Min. orde:	1 set
vervoer:	Ocean
Haven:	all ports in china

Option:

30~25000mm

contact opnemen

Beschrijving

Productkenmerken

Verpakking & Levering

Beschrijving

Productkenmerken

Model: dn 30~25000

Status: New

Applicable Industry: Manufacturing Plant

Out-of-warranty Service: Video Technical Support, Online Support, Spare Parts, Field Maintenance And Repair Service

Where To Provide Local Services (in Which Countries Are There Overseas Service Outlets): Thailand

Showroom Location (in Which Countries Are There Sample Rooms Overseas): None

Video Factory Inspection: Provided

Mechanical Test Report: Provided

Marketing Type: New Product 2020

Core Component Warranty Period: 1 Year

Place Of Origin: China

Warranty Period: 1 Year

Product Name: Filament Winding Machine for Tank

Capacity: 7~11kw

Diameter: 30~25000mm

Length: 1~15m

Verpakking & Levering

Verkoopeenheden

set

Filamentwikkelmachine voor FRP/GRP -pijp en tank1



Beschrijving

product beschrijving

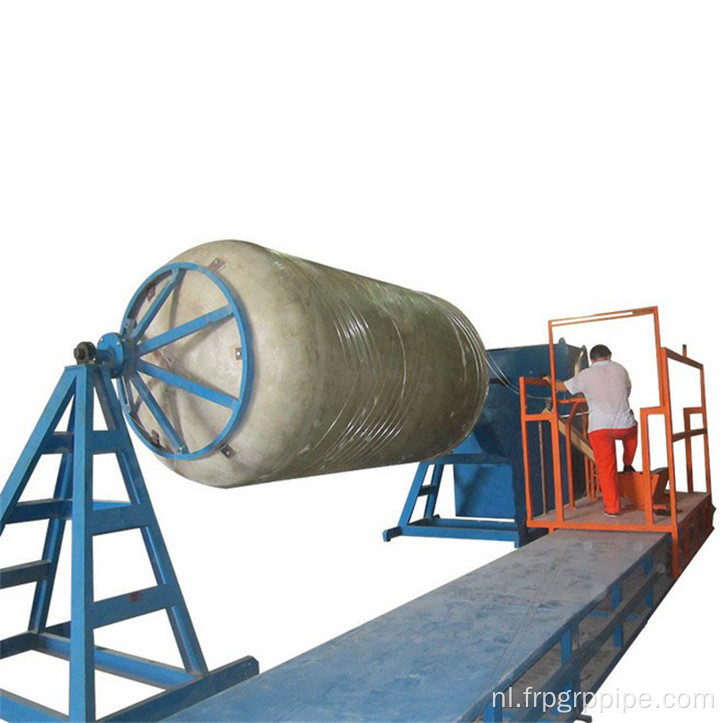

1. Inleiding: FRP -tankwikkelmachine wordt gevormd door drie hoofdonderdelen: 1) Automatisch hars leveren systeem 2) De tankwikkelmachine, omvat het wikkelingsplatform, de venicle met de harstank, de hoofdmachinekrouw, de driehoekige ondersteuning, de Garenstand, de ondersteuningsring. 3) De PLC -regelkast. 2. Specificatie 1) Computergestuurde 2) Engelse versiesoftware 3) CNC Wikkingsmethode 4) Hoge Precisi 3. Applicatie: 1) Wikkel FRP -tank en gerelateerde producten 2) Vezelglasopslagtank 3) Fermentatietank 4) Septische tank 5) Grote glas Versterkte plastic rooktank 6) glasvezel transporttank 7) FRP -tank voor gemeentelijke afvalwaterbehandeling en waterbehandeling

FW-4000ⅲ Computerbeheersing Filament Windmachine De belangrijkste elementen zoals de transducer, servosysteem en foto-elektrische encoder zijn afkomstig van Siemens, Duitsland; De industriële controle -computer wordt gemaakt door Yanhua Corporation, Taiwan, die de Chinese ideograafchrominantie toont, die gemakkelijk opereert; Nadat de parameters in de computer zijn ingevoerd, kan het automatisch het relatieve ontwerp van kronkelende lineariteit worden voltooid. De gecombineerde bewegingen van de hoofdas en het rijtuig bestuurd door de computer, voldoen aan de wikkelregels, de technische parameters en de innerlijke kwaliteit zijn aangekomen het geavanceerde niveau in China, en de eigenschappen zijn onder: 1. Het diameterbereik kan worden gewonden : DN600~ DN4000mm 2. The maxi length: 12000mm 3. The winding angle: 45°<α<90° 4. The total power: 10kw 5. The tolerance of positioning: ＜1mm 6. The maxi width of roving sheet: 150mm 7. De productiviteit: 500 kg/h

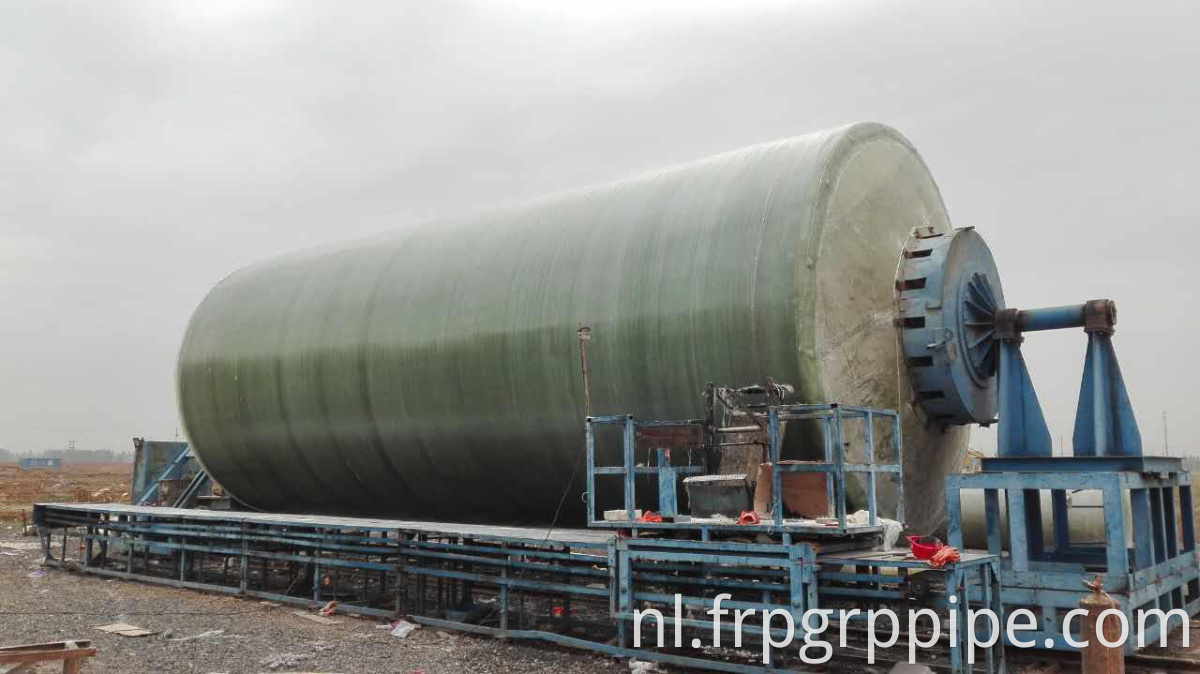

Grootschalige wikkelmachine wordt beperkt door de transportbaarheid, de tank die de diameter meer is dan DN4000mm is het moeilijke punt geworden tussen de bestelpartij en de contractpartij. Om aan de vereisten van de orderpartij te voldoen, heeft ons bedrijf deze set van grootschalige siteswikkeling ontwikkeld, deze set is gecombineerde structuur, kan worden geassembleerd of afwijst, de set kan worden getransporteerd naar de klantensite. De set moet worden geassembleerd naast de Foundation van de grote tank volgens de vereisten van de klant. Dan kan de grote tank worden voltooid. I．FW-15000 Computerbeheersing Horizontale Wikkelmachine De belangrijkste eigenschappen van de apparatuur zijn hieronder. 2.1De maxi -diameter kan worden gewikkeld: 15000 mm 2.2 De maxi -lengte kan worden gewikkeld: 12000 mm 2.3 Het diameterbereik: DN4000 ~ DN15000 mm 2.4De maxi -koppel: 68350N · m 2.5 Het totale vermogen: 18,6 kW 2.6De maxi -breedte van het roveren: 1680 mm 2.7 De productiviteit: 550 kg/h

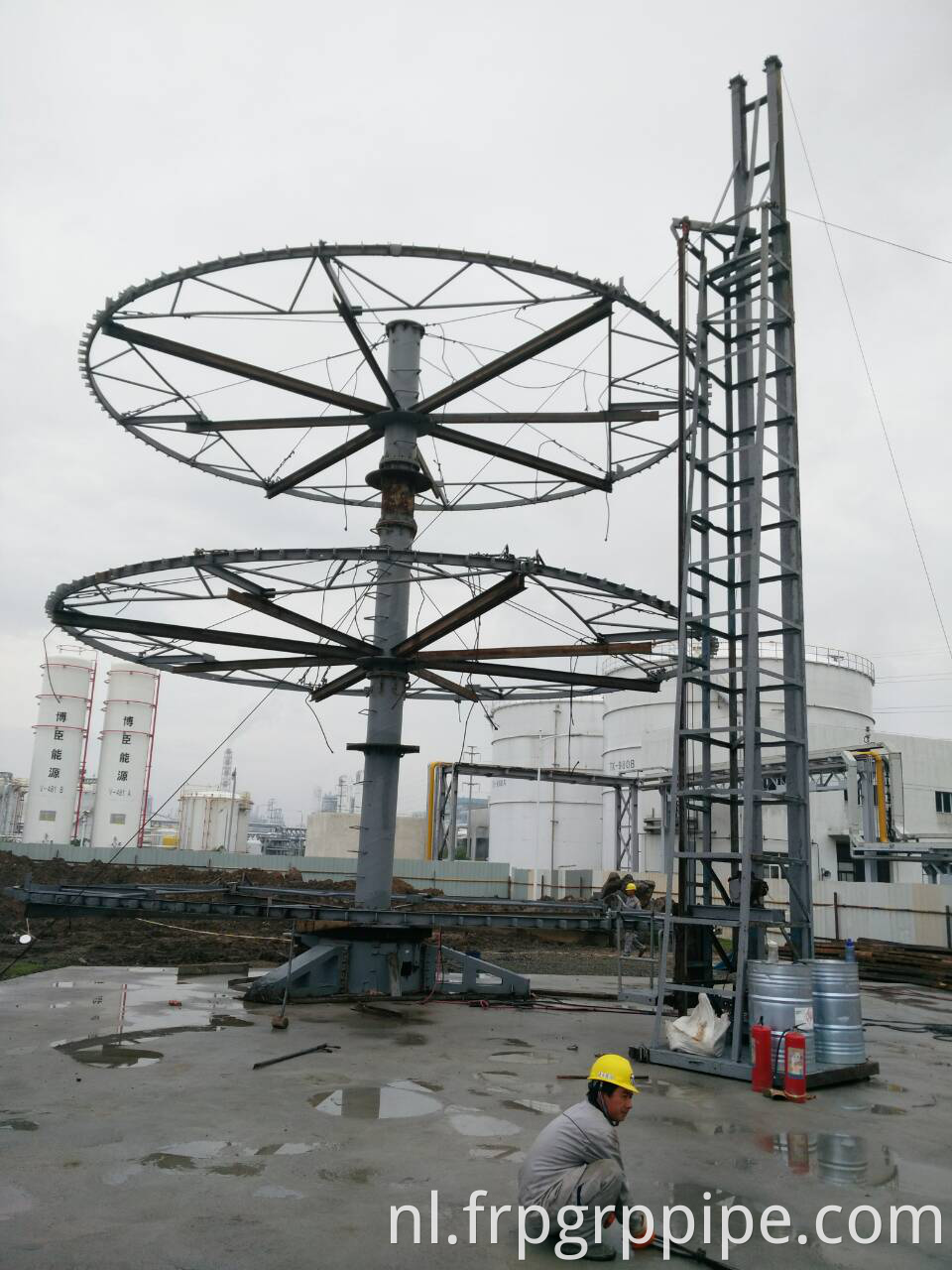

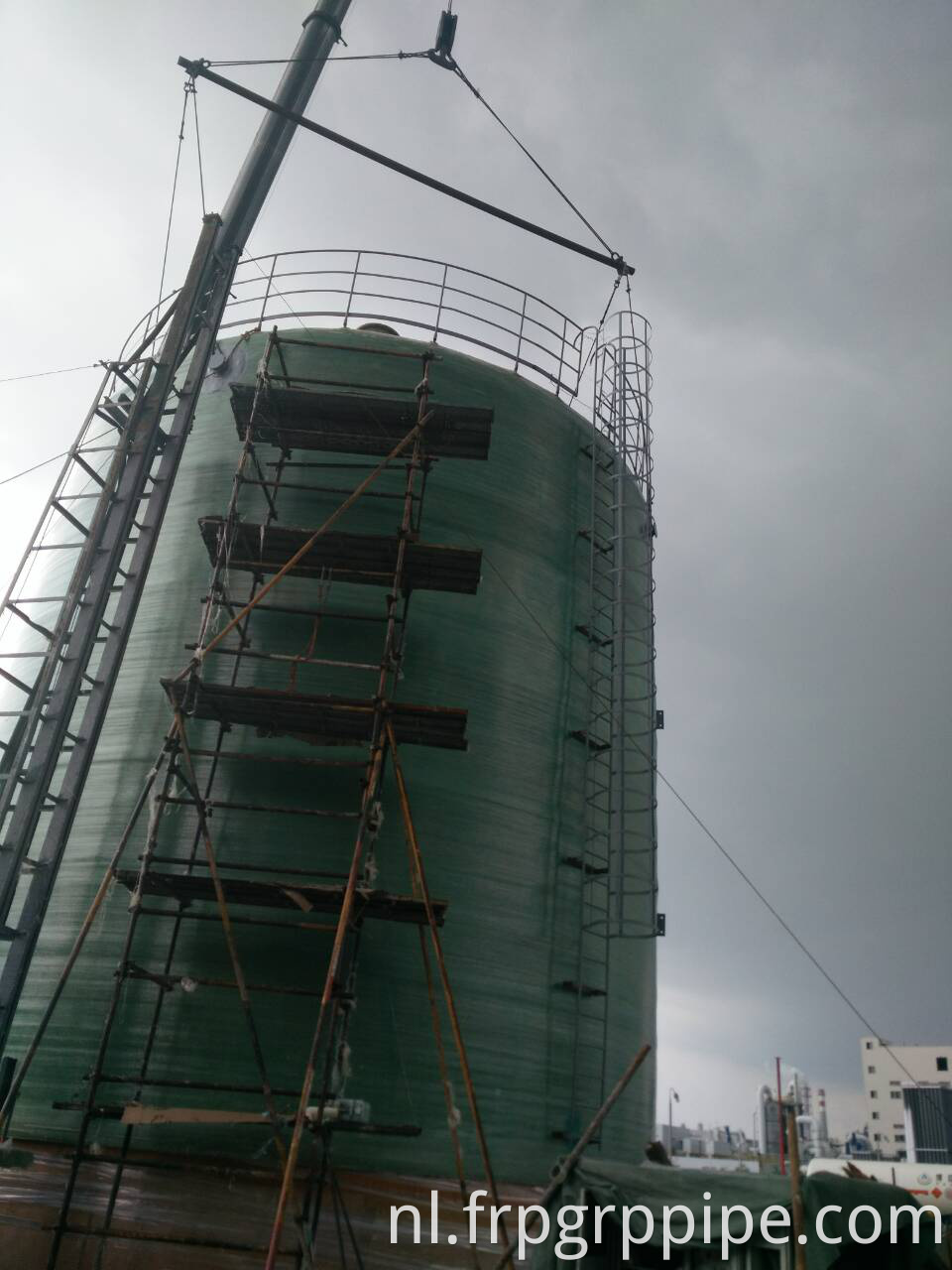

VFW-25000 Computerbesturing Verticale site Wikkelmachine 1. Algemene VFW-25000 Computerbeheersing Verticale Site Windmachine is de meest geavanceerde wikkelmachine (hierna Windende Machine genoemd) met een super grote diameter ontwikkeld door ons bedrijf, die de buitenlandse geavanceerde techniek absorbeert. Het wordt bestuurd door de computer, speciaal gebruikt voor siteswikkeling van FRP -tanks met grote kaliber. Deze machine kan FRP -tanks produceren met de diameter van 4m tot 25 m met de geschikte doorn. Het controlecentrum van deze machine is industriële computer gemaakt in Taiwan. Nadat de parameters van het wikkelproduct worden ingevoerd, kan de computer het ontwerp van de lineariteit van de tank automatisch voltooien en vervolgens de samengestelde beweging van doorn -rotatie en de verschuiving van trolley regelen, de glasvezel ondergedompeld door hars op de binnenvoering volledig in volgorde. Deze wikkelende machine is de combinatie van techniek en wetenschap, zoals doorn -rotatie, verschuiving van de trolley en de lay -out van wikkelende zwerven worden allemaal precies gecontroleerd door computersoftware. De FRP -producten die door deze machine zijn gewikkeld, worden veel gebruikt in de chemische industrie, petroleum en brouwerij, enzovoort. 2. Parameters van de wikkelmachinewikkelingdiameter Scope: 4m-25m maximale hoogte voor elke sectie: 6m (Opmerking: als het meer dan 6 m is, kan deze worden gevormd door vele secties) Wikkelhoek: 60 ° -90 ° Max roterende snelheid van de doorn: 4.6rpm geweven zwervende strengen: 70* Productiviteit: 500 kg/h** Opmerking ： De productiviteit en de hoeveelheid streng is gebaseerd op de kwaliteit van het zwerven
